余姚學校塑膠跑道工程介紹

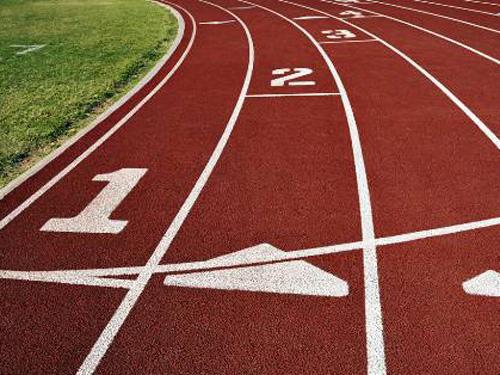

　　1、400m塑膠主跑道：

　　本工程位于啟悟中學內，田徑場地為400米標準跑道，共為8道，每道寬1.220米，內跑道轉彎半徑為38m；做法為：素土夯實→100㎜碎石墊層→150㎜厚含6%水泥干硬性混凝土→40㎜AC-20中粒式瀝青混凝土→27㎜AC-10細粒式瀝青混凝土→塑膠面層；塑膠跑道采用傳統混合型聚氨酯塑膠面層，標準13㎜厚；跑道及附區塑膠面厚度為13㎜，跑道局部加厚區塑膠面厚度為20㎜，鉛球區塑膠面厚度為53㎜。

　　2、100m直跑道：

　　直跑道共有8條跑道，每道寬1.220米，局部位于400m跑道中， 塑膠面層厚13mm，基層做法同主跑道。

　　3、跳遠場：

　　為兩條訓練用的跳遠及三級跳遠跑道，位于主跑道外左側，助跑跑道寬1.22 m；跑道做法同主跑道；起跳板為活動起跳板，內置橡皮泥顯示板，背面加貼25㎜厚與助跑加厚區同材質的塑膠面層；砂坑由200厚塊石和53厚紅磚砌成，內填100厚細石層、100厚砂礫和300厚細砂。

　　4、跳高區、鉛球區：

　　分別位于環行主跑道的兩個半圓區內；基層做法同主跑道，跳高區面層為13mm厚紅色塑膠面層，局部加厚為20mm；鉛球投擲區的塑膠面為53厚，抵趾板為木質抵趾板，漆白色；投擲圈墊層為100厚C15素砼墊層及150厚C25混凝土層，面層為預制可移動的塑膠面層厚20㎜。

　　5、足球場：

　　位于環行跑道的中間，其長為100米，寬64米；設有二副球門，為可移動式球門；足球場采用50㎜8800dtex×14000針進口人造草絲，分為雙色。

　　6、排水溝：

　　墊層為100厚碎石墊層和C15混凝土層；溝壁由MU10機磚砌成，采用M5.0水泥砂漿砌筑，溝壁內側及溝底采用1：2.5水泥砂漿粉刷抹光20厚；上澆筑150㎜厚C20厚混凝土；場地的雨水溝寬度為300㎜，排水坡度為0.5%。

　　7、雨水管：

　　采用承壓鋼筋砼雨水管，管徑300㎜；雨水管排水坡度為0.8%，管道基礎為素混凝土基礎。
